Портальный автооператор
Описание

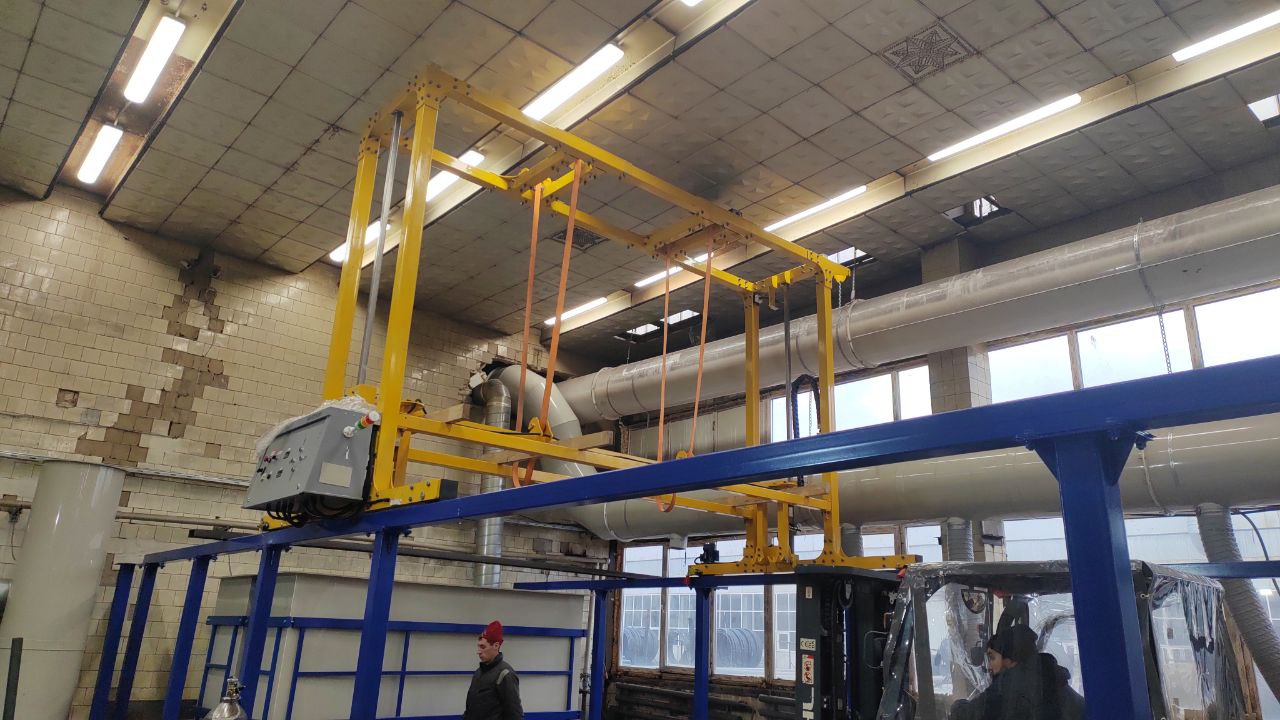

П-образная конструкция для перемещения грузов в 2-х осях. Основное преимущество в минимально необходимом пространстве для размещения оборудования. Однако конструкция чувствительна к большим нагрузкам, ввиду смещенного центра тяжести. С другой стороны, обслуживание оборудования производится на минимальной высотной отметке.
Определенным недостатком является невозможность пересечь линию в поперечном разрезе, так как подкрановые пути находятся на отметке уровня бортов ванн.
Выбрать конфигурацию
Покупатель
Клиент
Ширина ванны
840 1200 1470 1600 2500 3200
Длина ванны, мм
500 630 800 1000 1200
Глубина ванны, мм
800 1000 1200 1500 2000 2300
Расположение захватов балки
с внутренней стороны с внешней стороны
Метод захвата балки
Крюк с противоходом Уголок
Число точек захвата
4 3
Вращение барабана
36 Вольт, переменный ток 24 Вольт, постоянный ток Нет
Функция реверса барабана
Да Нет
Датчик позиционирования
Энкодер Лазер
Автоматизация
Полная Полуавтомат Внешние устройства Ручной (механизированный)
Характеристики
Документация
- Ширина ванны1470
- Скорость горизонтального перемещения на 50 Гц, м/с12
- Скорость вертикального перемещения на 50 Гц, м/с8
- скока поднимет, Гр~237500...262500
- Конструктивное исполнение подкрановых путейОтдельная КМ
- Длина ванны, мм630
- Глубина ванны, мм1000
- Расположение захватов балкис внутренней стороны
- Число точек захвата3
- Метод захвата балкиКрюк с противоходом
- Точек захвата, Шт.4
- Вращение барабана24 Вольт, постоянный ток
- Функция реверса барабанаДа
- Датчик позиционированияЭнкодер
- АвтоматизацияПолная
- Протокол обменаRS-485
870 000 ₽
